ما هو البرميل المزدوج اللولبي المتوازي وكيف يعمل؟

اسأل ثلاثة موردين عن البرميل اللولبي المزدوج المتوازي وستحصل على ثلاث إجابات غامضة حول "مسمارين بدلاً من واحد". هذا يقلل من قيمته. يغير الترتيب المزدوج كيفية تحرك المواد عبر الماكينة، وهذا الاختلاف الميكانيكي الفردي هو السبب في أن البراغي المزدوجة تتعامل مع المهام التي لا يستطيع برغي واحد القيام بها.

يغطي هذا الدليل الآليات ومحوري التصنيف اللذين يحددان الأداء ومواصفات المواد الحقيقية والتحجيم. للحصول على صورة المكونات الأوسع، راجع موقعنادليل برميل المسمار الطارد.

ما هو البرميل المزدوج اللولبي المتوازي؟

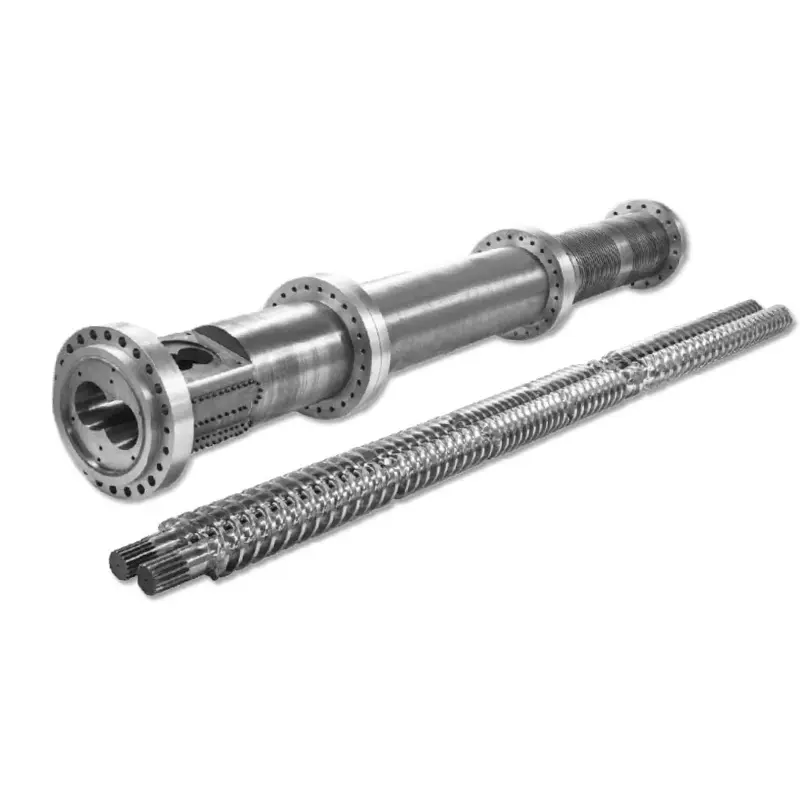

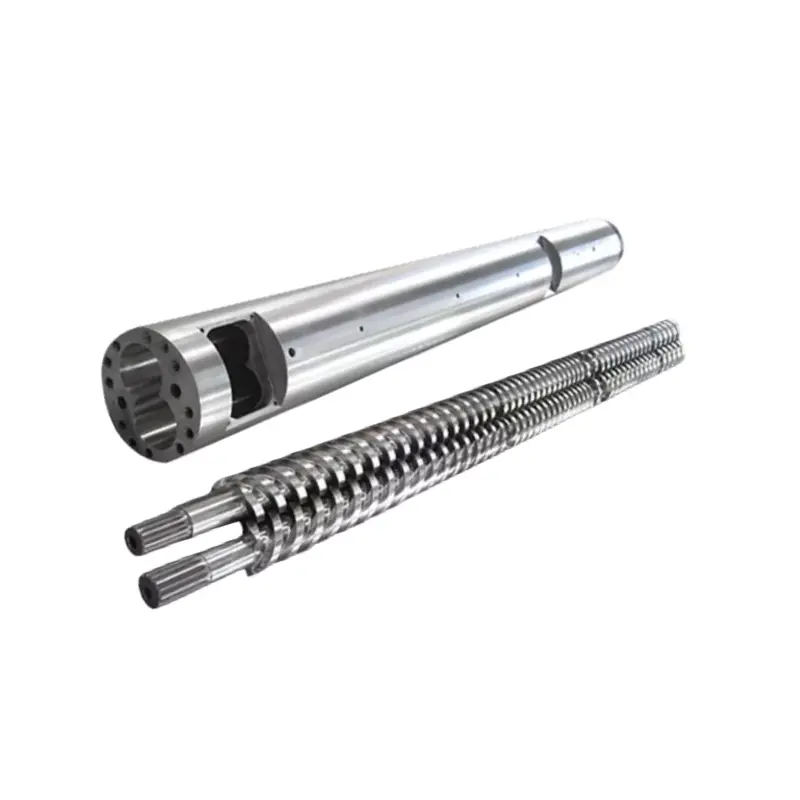

البرميل اللولبي المزدوج المتوازي هو وحدة التلدين لجهاز الطارد المزدوج اللولب. يتكون من جزأين يعملان كنظام واحد: برميل به تجويفان متداخلان تم تشكيلهما آليًا، مما يشكل مقطعًا عرضيًا على شكل ثمانية، ومسمارين مثبتين داخل تلك التجاويف.

موازييعني أن البراغي تحافظ على نفس القطر من نهاية التغذية إلى نهاية التفريغ. يبقى التجويف بنفس الحجم على طوله بالكامل. هذا هو الفرق المحدد عن التوأم المخروطي، حيث يتناقص كل من البراغي والتجويف نحو القالب.

يمنح الشكل الموازي المصمم مقطعًا عرضيًا ثابتًا للعمل به على طول الطول بالكامل، مما يجعل من السهل بناء آلات طويلة مع مساحة لتركيب الأقسام والتهوية والخلط. تمت تغطية المقارنة بين النموذجين في موقعنادليل مخروطي مقابل متوازي.

كيف يعمل البرميل المزدوج اللولب المتوازي، خطوة بخطوة

1. تغذية.تسقط المادة في حلقة التغذية وتهبط على كلا المسمارين في وقت واحد. تأخذ البراغي المزدوجة المساحيق والرقائق والأعلاف غير المنتظمة التي يصعب على المسمار الواحد الإمساك بها.
2. نقل.تدور البراغي ويمسح طيران أحد المسمارين قناة الآخر. يتم احتجاز المواد في الغرف على شكل حرف C بين الرحلات الجوية ويتم دفعها للأمام ميكانيكيًا.
3. ذوبان.توفر سخانات البرميل جزءًا من الحرارة. ويأتي الباقي من القص حيث يتم عمل المادة في الفجوة الضيقة حيث تتداخل البراغي، وهي المنطقة الأكثر كثافة في الماكينة.
4. خلط.كل دورة تنقسم، تطوي، وتعيد توحيد تيار الذوبان. هذا التقسيم المتكرر هو ما يشتت مواد الحشو والأصباغ والمواد المضافة بالتساوي.
5. التنفيس.وفي البرميل المهووس، تتعمق القناة عند منفذ التنفيس، وبالتالي ينخفض ​​الضغط إلى ما يقرب من الصفر. وتهرب الرطوبة والمواد المتطايرة إلى هناك، غالبًا تحت فراغ.
6. الضخ والقياس.يبني القسم الأخير الضغط ويوفر ذوبانًا ثابتًا للقالب أو جهاز التكوير.

التدوير المشترك مقابل التدوير المضاد: اتجاهان، وظيفتان

يمكن أن تدور البراغي في نفس الاتجاه أو في اتجاهين متعاكسين. هذا الاختيار يغير طبيعة الآلة بالكامل.

التناوب المشتركالبراغي هي أداة التركيب. يعمل القص العالي والسرعة العالية على تشتيت الألياف الزجاجية والأصباغ والمواد المضافة بشكل كامل، وهو بالضبط ما يحتاجه المركب المعدل.

مكافحة الدوريةتعمل البراغي مثل مضخة الإزاحة الإيجابية. إن الشق بينهما يحمل المادة إلى الأمام تحت ضغط قوي عند القص المنخفض، وهذا ما يتطلبه PVC الصلب، حيث أن PVC يتحلل عندما تقوم بقصه بقوة. ملكناالبراميل اللولبية المزدوجة المتوازية ذات الدوران المضادتم تصميمها لهذا الواجب، والكيمياء التي تقف وراءها تكمن فينادليل برميل المسمار PVC.

كليًا أو جزئيًا أو غير متشابك: يتم تخطي معظم أدلة المحور

اتجاه الدوران هو نصف التصنيف فقط. المحور الثاني هو مدى عمق تشابك المسمارين، ومعظم الأدلة لا تذكر ذلك أبدًا.

تأتي براغينا المزدوجة المتوازية في ثلاثة أنواع من الشبكات:شبك كامل، شبك جزئي، وغير شبك. الفرق هو إلى أي مدى تصل رحلة أحد المسمارين إلى قناة المسمار الآخر.

• شبك بالكامل.تصل رحلة أحد المسمارين إلى جذر المسمار الآخر، مما يترك فجوة صغيرة. هذا هو النوع الأكثر شيوعًا في بثق البلاستيك، لأن الخلوص المحكم يوفر قصًا وخلطًا ممتازًا ويمسح القنوات نظيفة أثناء دوران البراغي.
• شبك جزئيا.تتداخل المسامير، ولكن بشكل أقل عمقًا. يبقى النقل إيجابيًا أثناء قطرات القص، وهو ما يناسب المواد التي لا تتحمل العمل العنيف.
• غير الربط.تجلس البراغي جنبًا إلى جنب دون تعشيقها. تتصرف الآلة بشكل أقرب إلى برغيين منفردين في برميل واحد، مع المعالجة اللطيفة والنقل الأقل إيجابية.

والخلاصة العملية هي أن "المسمار المزدوج" وحده لا يصف الآلة. يعد الربط الكامل والدوران المعاكس أداة مختلفة عن الربط الكامل والدوران المشترك، وكلاهما يختلف عن الترتيب غير الشبكي. عند تحديد مجموعة بديلة، يجب أن يتطابق نوع الشبكة مع الجهاز الذي تملكه.

لماذا يتم نقل البراغي المزدوجة بشكل مختلف عن البراغي المفردة

برغي واحد عبارة عن مضخة سحب. إنها تعتمد على الاحتكاك: يجب أن تلتصق المادة بجدار البرميل أكثر من التصاقها بالمسمار، أو ببساطة تدور في مكانها بدلاً من التحرك للأمام.

هذه التبعية تسبب مشاكل حقيقية. لا يتم تماسك المساحيق والرقائق والمواد الزلقة أو منخفضة الاحتكاك بشكل جيد، لذلك يرتفع المسمار أو يتضور جوعًا. ثم يختلف الناتج وفقًا لمدى جودة المادة في ذلك اليوم.

البراغي المزدوجة تنقل بشكل إيجابي. إن طيران أحد المسمارين يكتسح قناة المسمار الآخر، بحيث يتم دفع المادة ميكانيكيًا سواء كانت ملتصقة بالجدار أم لا. يظل الإخراج ثابتًا، وتمر التغذية التي تهزم برغيًا واحدًا دون شكوى.

وهذا هو السبب أيضًا في سيطرة البراغي المزدوجة على التركيب وعمل مسحوق PVC. المقارنة الكاملة موجودة في موقعنابرغي واحد مقابل دليل برغي مزدوج.

مما يتكون البرميل المزدوج اللولبي المتوازي

يحمل الفولاذ الأساسي الحمل الميكانيكي. السطح الذي فوقه يأخذ التآكل. فيما يلي المواصفات التي نبني عليها مجموعات البراغي المزدوجة المتوازية.

هناك رقمان في هذا الجدول يستحقان الاهتمام عند مقارنة علامات الاقتباس.استقامة المسمار عند 0.015 مميقرر ما إذا كانت البراغي تعمل بشكل صحيح في تجويف على شكل ثمانية، ويرتدي المسمار المنحني جانبًا واحدًا من التجويف ويدمر بديله أيضًا.هشاشة النيتروجينهو فحص الجودة الذي لا ينشره معظم الموردين أبدًا: حافظة صلبة قابلة للكسر تحت الحمل بدلاً من مقاومة التآكل.

بالإضافة إلى البناء القياسي، نقوم بالتخصيص في فولاذ العمل الساخن، وفولاذ العمل البارد، والفولاذ عالي السرعة، وفولاذ مسحوق HIP، وسبائك PTA. عندما تكون التغذية كاشطة أو أكالة، فإن المسار ثنائي المعدن يحل محل النيترة، ولدينادليل ثنائي المعدن مقابل نيتريديغطي عندما يدفع ذلك.

التحجيم: القطر، L/D، والإخراج

قطر المسمار يحدد الإنتاجية. يحدد L/D مقدار المساحة التي يجب أن تذوبها الماكينة، وتخلط، وتنفيس على طول الطريق. فيما يلي نماذجنا ذات اللولب المزدوج المتوازي شائعة الاستخدام مع أرقام الإنتاج المنشورة على PVC.

اقرأ النمط بدلاً من الصفوف فقط. يتتبع الناتج القطر تقريبًا، وترتفع معه قوة المحرك، لأن دفع المزيد من المواد يتطلب عزمًا أكبر. يظل النطاق L/D كما هو عبر النطاق، نظرًا لأن النسبة هي اختيار تصميم وليس نتيجة للحجم.

خارج هذه النماذج، نقوم ببناء براغي متوازية من 45 مم إلى 150 مم، مع طول/طول من 32:1 إلى 38:1 على مجموعات الأنابيب البلاستيكية لدينا أو مصممة خصيصًا لخط إنتاجك. إن ما تشتريه من L/D فعليًا يتم تغطيته في دليل نسبة L/D الخاص بنا، والنطاق الكامل موجود على موقعناصفحة المنتج ذات المسمار المزدوج المتوازي.

ما الذي تنتجه البراغي المزدوجة المتوازية فعليًا؟

تغطي أربع مجموعات تطبيقية معظم ما تقوم به هذه الآلات، وتمتد بدءًا من المواد الخام وحتى المنتج النهائي.

تعديل وتركيب البلاستيك

التطبيق الأكثر نموذجية. تتيح قوة القص والتشتيت القوية مزج البوليمر الأساسي مثل PP أو PE أو ABS بالتساوي مع الألياف الزجاجية وألياف الكربون ومثبطات اللهب ومضادات الأكسدة. وينتج عن ذلك درجات معززة أو مثبطة للهب أو موصلة، مثل البولي بروبيلين المقوى بالألياف الزجاجية المستخدم في قطع غيار السيارات وABS المثبط للهب المستخدم في الإلكترونيات.

اللون والوظيفة الرئيسية

يتم خلط الأصباغ أو الأصباغ أو الإضافات الوظيفية عالية التركيز في راتنج حامل، ثم يتم بثقها وتكويرها. يؤدي هذا إلى إنتاج الأصبغة الملونة للصباغة، أو الأصبغة الوظيفية مثل الدرجات المضادة للكهرباء الساكنة والمضادة للبكتيريا. تعمل البراغي المزدوجة على حل مشكلة الخلط غير المتساوي التي تحد من أداء البراغي المفردة في هذا العمل.

صب البثق

الأنابيب، الملف الشخصي، ورقة، والفيلم. تناسب البراغي المزدوجة البوليمرات عالية اللزوجة والتي يصعب تلدينها مثل PVC وPC بشكل جيد. تعتمد أنابيب الصرف PVC، وملف الأبواب والنافذة، وألواح الكمبيوتر كلها على التلدين الموحد الذي يوفره المسمار المزدوج، وهو ما يحافظ على عيوب المنتج. ملكناالأنابيب البلاستيكية برميل المسمار موازيةخدمة أنابيب المياه والصرف الصحي والقناة الكهربائية وأنابيب الحماية.

معالجة البلاستيك المعاد تدويره

تمر نفايات PP وPE بعملية القص والتسخين التي تزيل الشوائب وتخفف الضغط وتعيد تلدين المادة من أجل تكويرها. الأعلاف المعاد تدويرها غير متناسقة وغالبًا ما تكون ملوثة، وهو بالضبط نوع مقابض النقل الإيجابية للمواد بشكل جيد.

كيف تتحقق عندما تحتاج مجموعة البراغي المزدوجة المتوازية إلى الاستبدال

يظهر تآكل المسمار المزدوج في نفس الأماكن في كل مرة، وتخبرك الآلة قبل أن تبدو الأجزاء سيئة بشكل واضح.

• يقع الناتجبنفس سرعة المسمار . يسمح الخلوص البالي بالانزلاق للخلف بدلاً من التحرك للأمام.
• خلط قطرات الجودة.تعني خطوط الألوان أو التوزيع غير المتساوي للحشو أن البراغي لم تعد تمسح بعضها البعض بشكل صحيح.
• يصعد حمل المحركعند إخراج ثابت، مما يشير إلى السحب أو عدم المحاذاة أو تدهور مقاومة بناء المواد.
• الانجرافات نوعية السطحعلى المنتج النهائي، وغالبًا ما يكون هذا أول ما يلاحظه قسم الجودة.

التأكيد باستخدام الأدوات بدلاً من الانطباعات. قم بقياس OD للرحلة ومعرف التجويف مقابل رسم البناء، وتحقق من خلوص الشبكة البينية، وهو فريد بالنسبة للبراغي المزدوجة ويسهل التغاضي عنه.

لماذا العمل مع نانهايا

قامت شركة Nanhaiya ببناء البراغي والبراميل لأكثر من عشرين عامًا وتخدم أكثر من 500 عميل حول العالم. ملكنامجموعة من البراغي المزدوجة المتوازيةيغطي التركيب، والتحبيب، ورغوة PS، وألواح الألومنيوم والبلاستيك، والمطاط والبلاستيك، وأنابيب PVC، في تكوينات الدوران المشترك والدوران المعاكس.

يتم تصنيع كل مجموعة من 38CrMoAlA ويتم تشطيبها وفقًا للمواصفات الواردة في الجدول أعلاه، مع التحكم الصارم في التسامح واختبار التوازن الديناميكي قبل شحنها. تم تصميم مجموعاتنا لتناسب العلامات التجارية الرئيسية للطارد بما في ذلك KraussMaffei وCincinnati وJwell، ونقوم بتخصيص ملف تعريف المسمار ونسبة الضغط وتصميم التنفيس ومناطق التسخين لخطك.

قبل عرض الأسعار، يعمل مهندسونا على تحليل المعلمات معك: القطر، ونسبة العرض إلى الارتفاع، وعمق أخدود المسمار، واختيار المواد. يغطي عرض الأسعار تكلفة المنتج والشحن والصيانة المتوقعة، ويصل إليك خلال 12 ساعة. بعد التسليم، يقوم الفنيون لدينا بدعم التركيب والتشغيل، ويتم الرد على مشكلات ما بعد البيع خلال 24 ساعة.

الأسئلة المتداولة

ما هو برميل المسمار المزدوج المتوازي؟

إنها وحدة تلدين لآلة بثق لولبية مزدوجة: برميل به تجويفان متداخلان يشكلان مقطعًا عرضيًا على شكل ثمانية، يحمل برغيين بقطر ثابت. تقوم البراغي بنقل المواد إلى الأمام ميكانيكيًا عن طريق محاصرةها بين رحلاتها، بدلاً من الاعتماد على الاحتكاك بجدار البرميل.

كيف يعمل برميل المسمار المزدوج المتوازي؟

تسقط المادة على كلا المسمارين عند فتحة التغذية. عندما تدور البراغي، يمسح طيران أحدهما قناة الآخر، مما يؤدي إلى احتجاز المادة ودفعها للأمام. تعمل سخانات البرميل والقص في منطقة التداخل على إذابته، وتنقسم كل دورة وتعيد تجميع المصهور لخلطه، ويقوم القسم الأخير ببناء الضغط لتغذية القالب.

ما الفرق بين الدوران المشترك والدوران المضاد؟

تدور البراغي المشاركة في الدوران بنفس الطريقة وتوفر قصًا عاليًا بسرعة عالية، وهو ما يناسب التركيب، والأصبغة الرئيسية، والمركبات المملوءة. تدور البراغي ذات الدوران المعاكس في اتجاهين متعاكسين وتعمل مثل مضخة الإزاحة الإيجابية، مما يؤدي إلى بناء ضغط قوي عند القص المنخفض. هذا الإجراء اللطيف هو ما تحتاجه الأنابيب البلاستيكية الصلبة والملف الشخصي.

ما هي البراغي المزدوجة المتشابكة بالكامل، والمتشابكة جزئيًا، وغير المتشابكة؟

يصفون مدى عمق تعشيق المسمارين. تصل البراغي المتشابكة بالكامل إلى جذر بعضها البعض بفجوة صغيرة، مما يوفر أفضل قص وخلط، وهذا هو النوع الأكثر شيوعًا في بثق البلاستيك. تتداخل البراغي المتشابكة جزئيًا بشكل أقل وتقلل من القص. توجد براغي غير شبكية جنبًا إلى جنب دون تعشيق، مما يوفر أفضل علاج.

ما هو الفرق بين البراغي المزدوجة المتوازية والمخروطية؟

يحافظ اللولب المزدوج المتوازي على نفس القطر من التغذية إلى التفريغ، ويظل التجويف بحجم ثابت. مخروطي الشكل ذو لولب مزدوج، مع نهاية تغذية أكبر تضيق نحو القالب. يوفر الشكل الموازي مقطعًا عرضيًا ثابتًا على طول الطول، مما يجعل إنشاء الآلات الطويلة ذات أقسام التنفيس والخلط أمرًا سهلاً.

لماذا نستخدم برغي مزدوج بدلاً من برغي واحد؟

نقل إيجابي. يعتمد البرغي الواحد على الاحتكاك، لذلك يجب أن تمسك المادة بجدار البرميل لتتحرك للأمام، وتتسبب المساحيق والرقائق والمواد الغذائية الزلقة في الارتفاع. يقوم المسماران المزدوجان بدفع المواد ميكانيكيًا بغض النظر عن الإمساك بها، مما يوفر مخرجات أكثر ثباتًا ويتيح لها التعامل مع التغذية التي تهزم المسمار الواحد.

ما هي استخدامات البراغي المزدوجة المتوازية؟

أربع عائلات رئيسية: تعديل البلاستيك وتركيبه بالألياف الزجاجية، أو ألياف الكربون، أو مثبطات اللهب؛ إنتاج الأصبغة الملونة والوظيفية؛ بثق الأنابيب والملف الشخصي والصفائح والأفلام بما في ذلك PVC وPC؛ ومعالجة البلاستيك المعاد تدويره حيث يتم تنظيف نفايات PP وPE وإعادة تلدينها وتكويرها.

هل يجب استبدال البراغي المزدوجة كزوج؟

نعم. يتم ضبط الخلوص البيني بين المسمارين أثناء التصنيع ولا يمكن استعادته عن طريق استبدال برغي واحد بشريك مهترئ. يتم إنتاج البراغي المزدوجة وتوريدها واستبدالها كزوج متطابق، ويجب تخزينها والتعامل معها بهذه الطريقة أيضًا.
